ESR, LCR Тестер GM328А

Тестер определитель полупроводников и измеритель LCR, ESR, с энкодером.

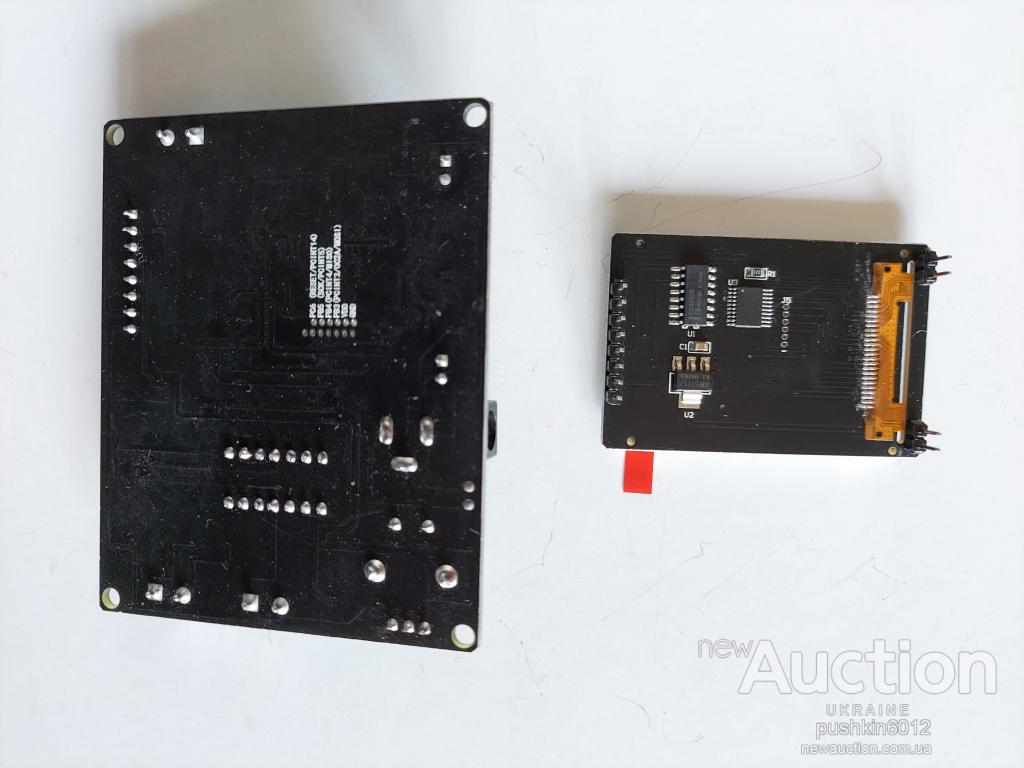

чёрная плата на смд элементах, Меню тестера на русском, кварц прибора 8МГц. V1.13k. (качественная плата).

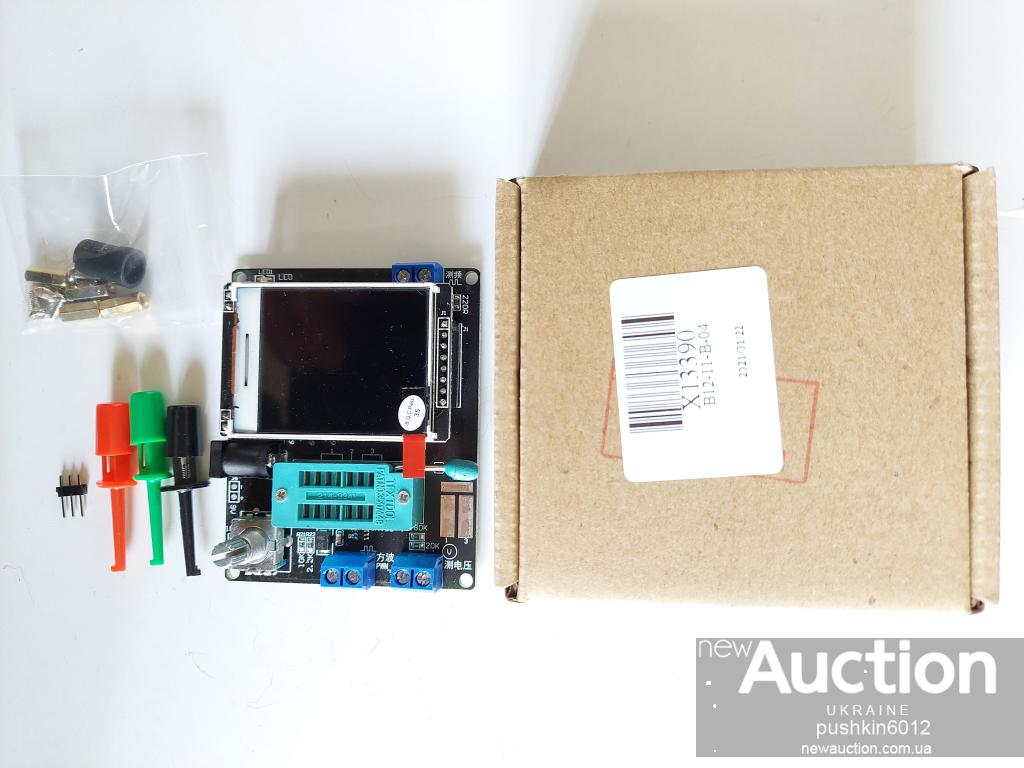

В НАЛИЧИИ. В Лоте комплект фото 1 (тестер + Щупы 3 шт.+ручка для энкодера+ 4 стойки для крепления тестера).

Дополнительно могу укомплектовать контроллером заряда Li-ion батареи 03962А (+25грн) и DC-DC MT3608 повышающим преобразователем (+30грн)  для питания от Li-ion батареи,  Программатор USBASP - Нет.

 Версия 1.13k  с русским  Меню

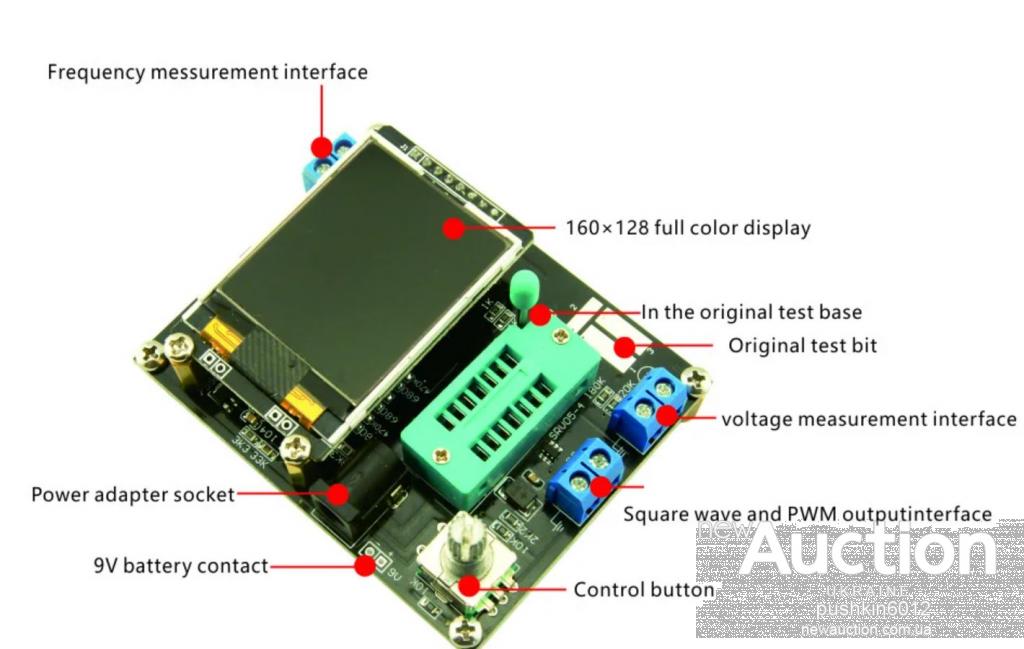

Тестер - Измеритель RLC, ESR, определитель структуры и характеристик полупроводниковых элементов с Цветным TFT дисплеем обеспечивающем высокую чёткость, с энкодером (удобно делать выбор в Меню), с защитой портов от пробоя не разряженным конденсатором, наличие входов для Вольтметра и Частотомера, выход Генератора уже установлены на плате, наличие разъёма для внешнего блока питания 9В.
В режиме Вольтметра можно измерять стабилитроны при наличии внешнего БП.
Имеет функции частотомер, генератор, и т.д.

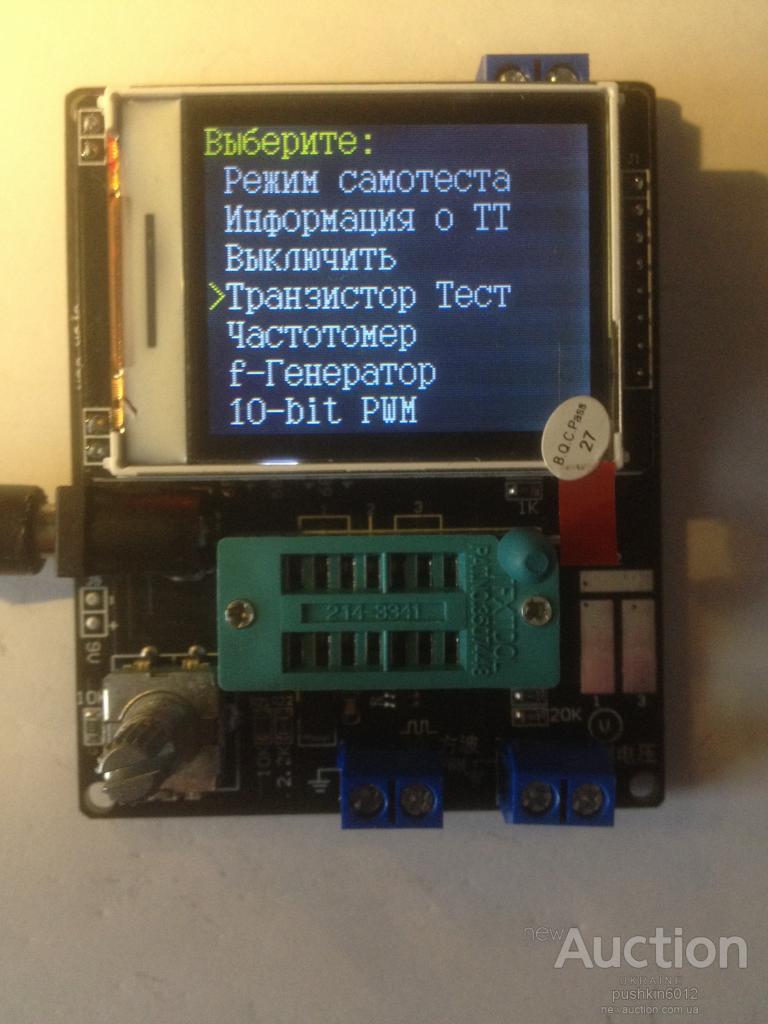

На версии 1,13к с дополнительным Меню дополнительных функций, с возможностью калибровки прибора, генератора, частотомера, а так же измерения элементов в схеме...

Прошивки постоянно совершенствуются улучшая точность измерений, в тестере будет установлена последняя ревизия прошивки, кроме того, Вы можете написать мне письмо и я пришлю Вам последнюю ревизию прошивки для данной модели. (только для купивших прибор)

В последних ревизиях прошивки возможна проверка и тестирование, определение параметров некоторых видов оптронов, оптопар.

Тестер с прошивкой 1,13к

Частотомер - Без прескалера, измерение частоты до 2 МГц, зависит от формы и уровня сигнала. (в данном приборе Вход на измерительный порт микроконтроллера для измерения частоты - через резистор и конденсатор).
f-Generator (генератор частот) генератора частоты на тестовом контакте TP2. Если выбрана функция «f-Generator» (генератор частоты), то коротким нажатием кнопки TEST можно выбрать генерируемую частоту из числа предлагаемых. После выбора последней предлагаемой частоты, устанавливается первая частота (циклический выбор).
частота выбирается нажатием кнопки Тест, набор фиксированных частот до 2МГц.
1, 10, 50,100, 250, 439.9956, 441.9890, 443.0170, 1000, 2500, 5000 - Гц,
10, 25, 50, 100, 153.8462, 250, 500, 1000, 2000 - кГц

На последней ревизии прошивки частоту генератора можно перестраивать с шагом 1Гц до 2МГц.

Нет фиксированных частот, диапазон от 1Гц до 2МГц.

10-bit PWM (10-bit ШИМ) Дополнительная функция «10-bit PWM» (10-bitШИМ) генерирует фиксированную частоту с возможностью регулировки ширины импульса на тестовом контакте TP2. При кратковременном (< 0> 1.3 s) нажатием кнопки TEST.
C+ESR_TP1:3 Конденсаторы от 50мкФ до 2000мкФ могут быть измерены в схеме не выпаивая. Поскольку напряжение измерения составляет лишь около 300mV, в большинстве случаев конденсатор может быть измерен непосредственно в схеме без предварительного демонтажа.

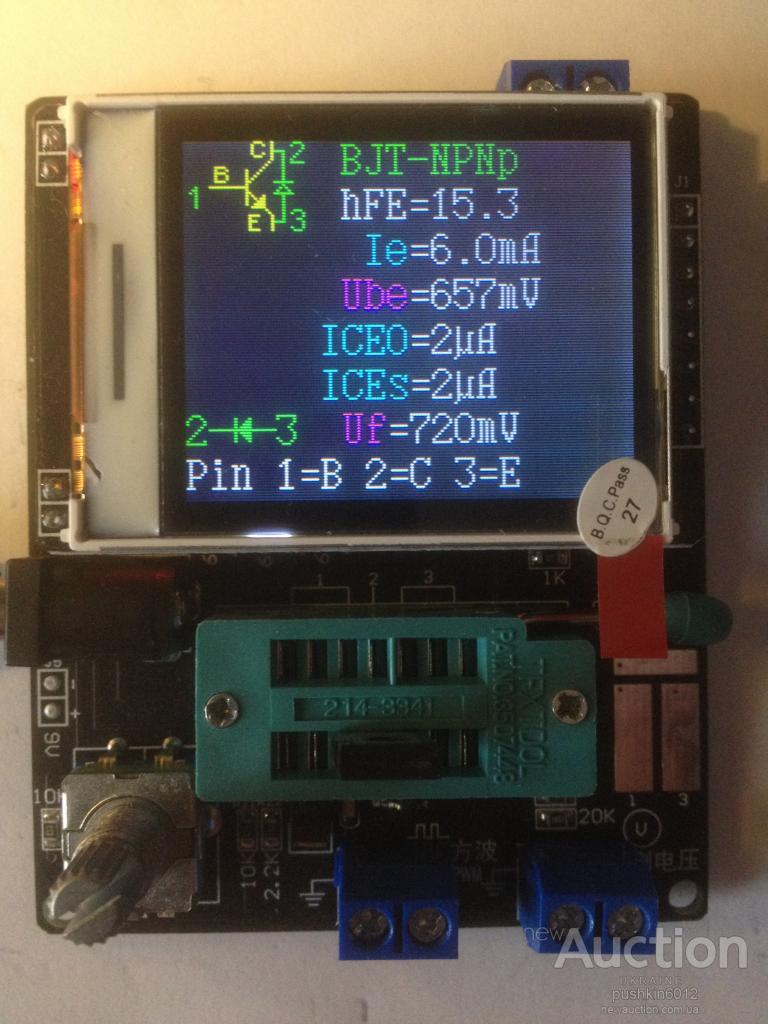

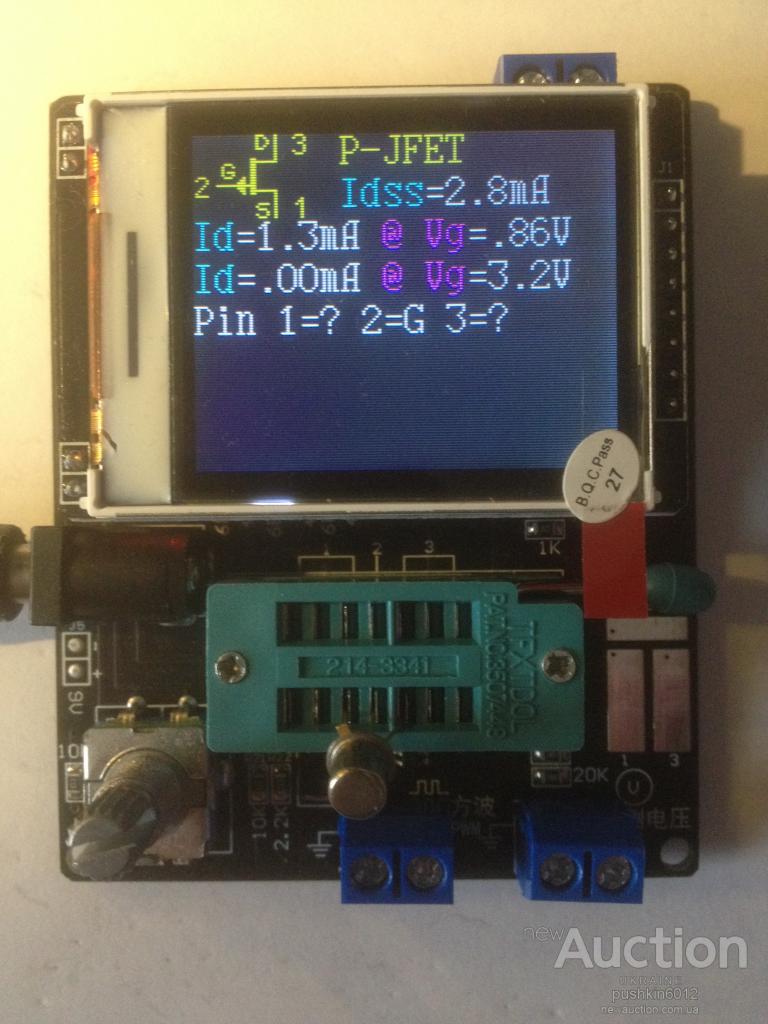

Автоматическое определение NPN и PNP транзисторов, N-канальный и P-канальный МОП-транзистор, диоды (включая двойной диод), тиристоры, транзисторы, резисторы и конденсаторы и другие компоненты,

 * Автоматическая проверка  элемента и отображение его на ЖК-дисплее

На фото, С ФУНКЦИЯМИ ГЕНЕРАТОРА, ЧАСТОТОМЕРА, Вольтметра, поставляется без элемента питания (без кроны).

Купив прибор - Вы получаете прибор как на фото, V1.13 русское Меню, кварц 8МГц Инструкцию, схему, разные фото доработок + прошивки 1,13к и 1,41м, описание как прошивать самому.
