Аппарат конденсаторный контактной точечной сварки для АКБ 14.5кВт, GLITTER 801D

GLITTER 801D – это импульсный аппарат точечной сварки с инверторным накоплением энергии. Используется для изготовления аккумуляторных сборок из элементов питания различного типа и форм-фактора. Позволяет быстрее и более прочно соединять токопроводящие ленты.

Главным отличием данного аппарата от других точечных сварок является наличие двух емких конденсаторов, которые накапливают в себя энергию для дальнейшей работы. Что в свою очередь позволяет выдавать импульсный ток до 2500 А и возможность качественно приварить ленту из чистого никеля толщиной 0.3 мм.

Также GLITTER 801D отличается малым весом, а для удобной работы оснащен как выносной ручкой для сваривания больших аккумуляторных сборок, так и кронштейном.
Мощность сварки в зависимости от толщины ленты удобно регулируется с помощью двух кнопок, а выбранные параметры отображаются на дисплее.

Два режима сварки:

• АТ – автоматическая сварка
• МТ – управление ножной педалью

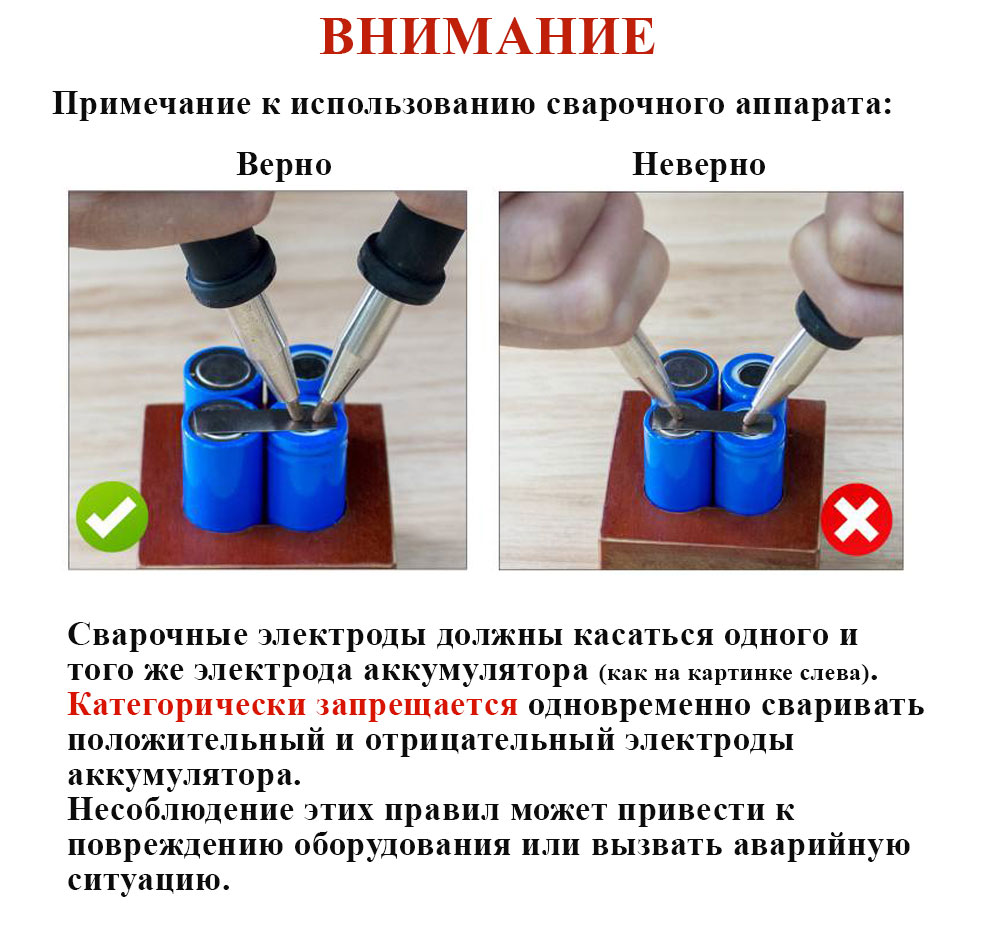

Нарушение данных требований при эксплуатации устройства приводит к выгоранию платы с силовыми ключами, коммутирующими сварочный импульс, поэтому такой случай НЕ ЯВЛЯЕТСЯ ГАРАНТИЙНЫМ!!!

• После каждых 30 минут работы в режиме сваривания нужно делать паузу на 20-30 минут для охлаждения прибора!
• Подходит для:
  • Ni-Cd, Ni-MH, Li-ion
  • 18650, 14500, 16340, 16650, 18350, 18500, 17500, 22500, 25500, 26650 и др.
• Толщина свариваемой никелевой ленты: 0.05-0.3 мм
• Толщина свариваемой никелированной ленты: 0.05 – 0.35 мм
• Входящее напряжение на адаптер питания: АС 100-240 В 50/60 Гц
• Исходящее напряжение с адаптера питания: 15 В 2 – 3 А
• Импульсная сила тока: до 14.5 кВт (пик, по заявлению произодителя)
• Сила тока: 500 – 2500 А (пик)
• Пиковая энергия сварки: 290 Дж
• Регулировка силы тока: 0 – 99
• Напряжение сварки: 5.8 В (макс)
• Время импульса: 0 – 20 мс (макс)
• Память сохраненных настроек
• Время зарядки: 20 – 30 мин
• Размер: 17.9 x 12.9 x 6.6 см
• Вес комплекта: 3.4 кг
• Выносная сварочная ручка HB-73B:
  • Проста в управлении с регулируемым давлением
  • Эргономичный дизайн, легкий вес
  • Возможность регулировать длину сварочного штифта
  • Расстояние между электродами ручки (регулируемое): 3 – 7 мм
  • Размер сварочный иглы: 35 х 3 мм
  • Размер электрода: 25 х 3 х 1.5 мм
  • Напряжение нагрузки: 4 – 6 В
  • Ток нагрузки: 1500 А
  • Размер ручки: 50 х 33 х 180 мм
• Сварочный кронштейн 73SA:
  • Рабочее расстояние сварочного рычага: 15 мм
  • Пиковая энергия сварки: 290 Дж
  • Рабочий угол ручки: 0 – 50°
• В комплекте: адаптер питания, ножная педаль управления, шестигранный ключ, пластиковая база для работы с кронштейном, медные сварочные электроды для кронштейна (1 пара), медные сварочные электроды для ручки (1 пара), колодка на 6 аккумуляторов типа 18650, никелированная лента 0.1х4х100 мм (50 шт), никелированная лента 0.15х8х100 мм (50 шт), отвертка и шестигранный ключ, инструкция на английском языке
