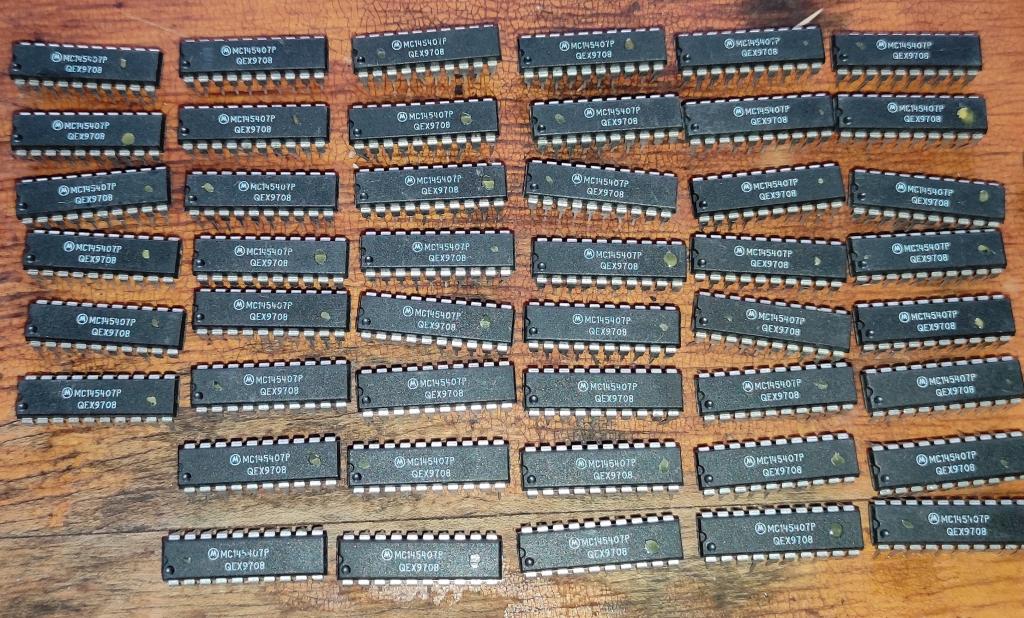

MC145407P

MC145407 — это CMOS-ИС с кремниевым затвором, которая объединяет три драйвера и три приемника для соответствия электрическим спецификациям EIA–232–E и CCITT V.28 при работе от одного источника питания + 5 В. Удвоитель напряжения и инвертор преобразуют + 5 В в ± 10 В. Это достигается с помощью встроенного генератора 20 кГц и четырех недорогих внешних электролитических конденсаторов. Три драйвера и три приемника MC145407 практически идентичны таковым у MC145406. Поэтому для приложений, требующих более трех драйверов и/или трех приемников, MC145406 может питаться от MC145407, поскольку зарядовые насосы MC145407 были разработаны для обеспечения ± 5 В на выходе до шести драйверов. Таким образом, MC145407 представляет собой высокопроизводительное, маломощное, автономное решение или, в сочетании с MC145406, высокопроизводительное двухчиповое решение, работающее только от +5 В.

Драйверы

• Выходной размах ± 7,5 В

• Сопротивление при выключенном питании 300 Ом

• Ограничение выходного тока

• Входы, совместимые с TTL и CMOS

• Диапазон скорости нарастания напряжения ограничен от 4 В/мкс до 30 В/мкс

Приемники

• Диапазон входного сигнала + 25 В

• Входное сопротивление от 3 до 7 кОм

• Гистерезис 0,8 В для повышения помехоустойчивости

Цена за 1 штуку.

Перед покупкой, прошу написать и убедиться в наличии лота или нужного количества. Спасибо.
