Конструктор для сборки цифрового осциллографа DSO138-KIT

Конструктор для сборки цифрового осциллографа DSO138-KIT

Артикул: ААА1003-701-00

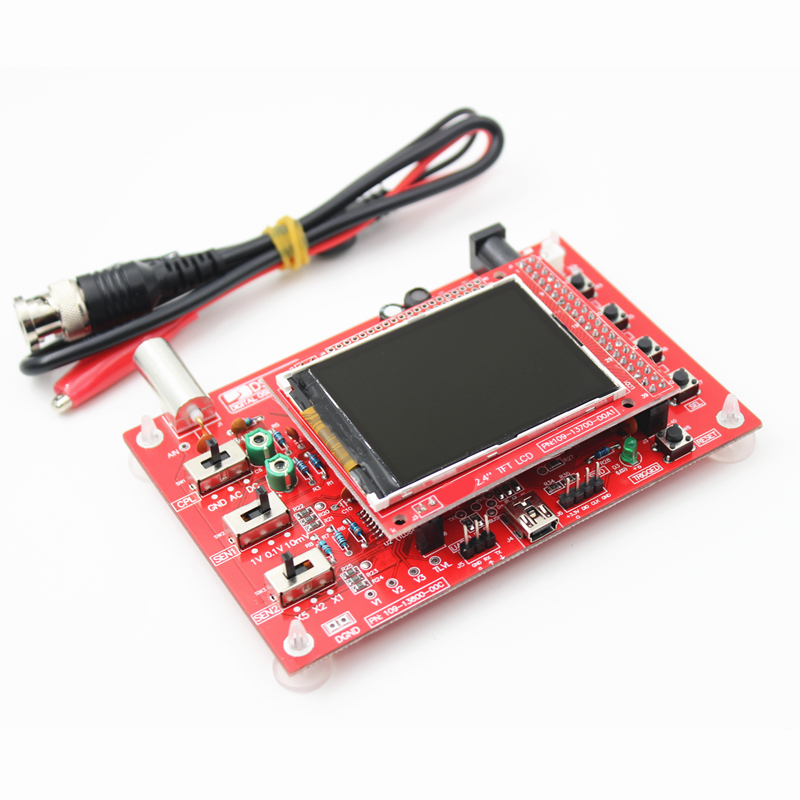

Конструктор для сборки цифрового осциллографа DSO138-KIT - это конструктор который позволит Вам собрать цифровой осциллограф своими руками.

В приборе применена двухсторонняя печатная плата на которую нанесены обозначения устанавливаемых элементов. На плате предустановлен 32 битный микроконтроллер STM32F103C8 на ARM 32-bit ядре с частотой до 72МГц.

К плате подключается TFT LCD дисплей 2,4 дюйма. Осциллограф компактный, очень недорогой и при этом достаточно качественный. Он имеет функцию запоминания осциллограммы, функцию отображения параметров входного сигнала, автоматический, однократный и нормальный режимы работы.

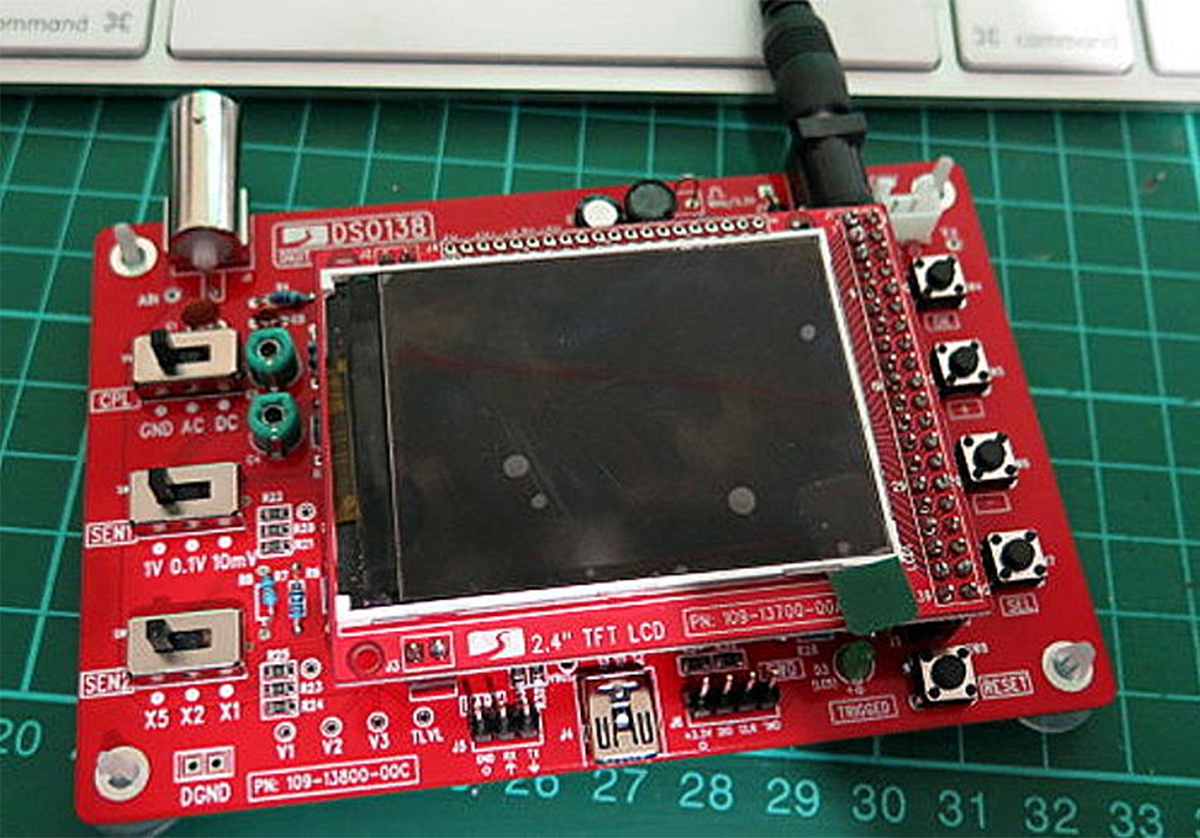

Предназначение переключателей и кнопок на готовом приборе:

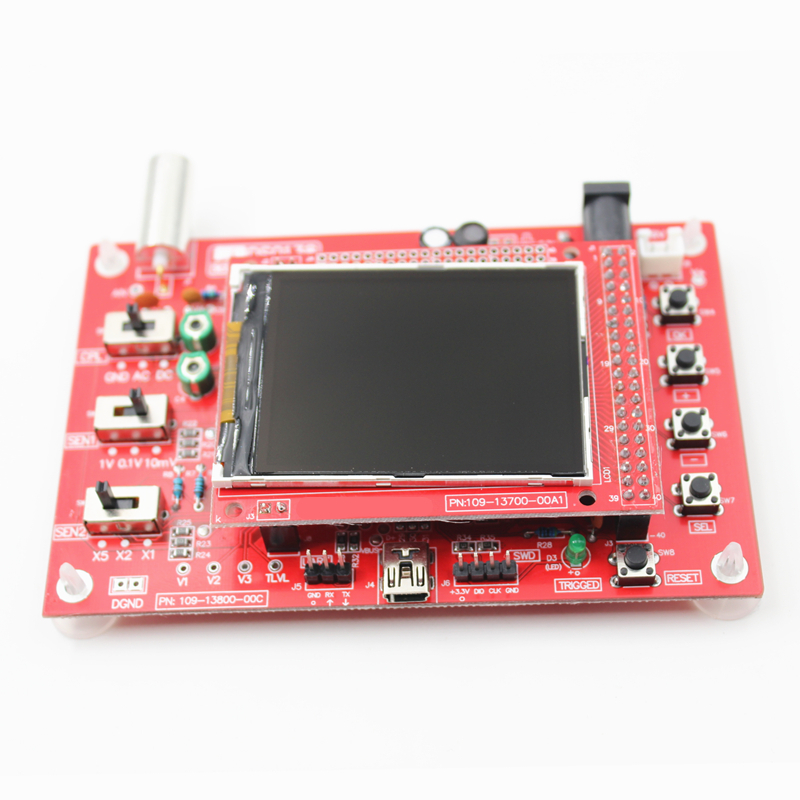

Переключатели:
Верхний переключает режим работы входа:

• Заземление
• Режим работы без учета постоянной составляющей, или АС, или режим работы с закрытым входом. (подходит для измерения переменного тока).
• Режим работы с возможностью измерения постоянного тока, или режим работы с открытым входом. Позволяет проводить измерения с учетом постоянной составляющей напряжения.

Второй и третий переключатели позволяют выбрать масштаб по оси напряжения.

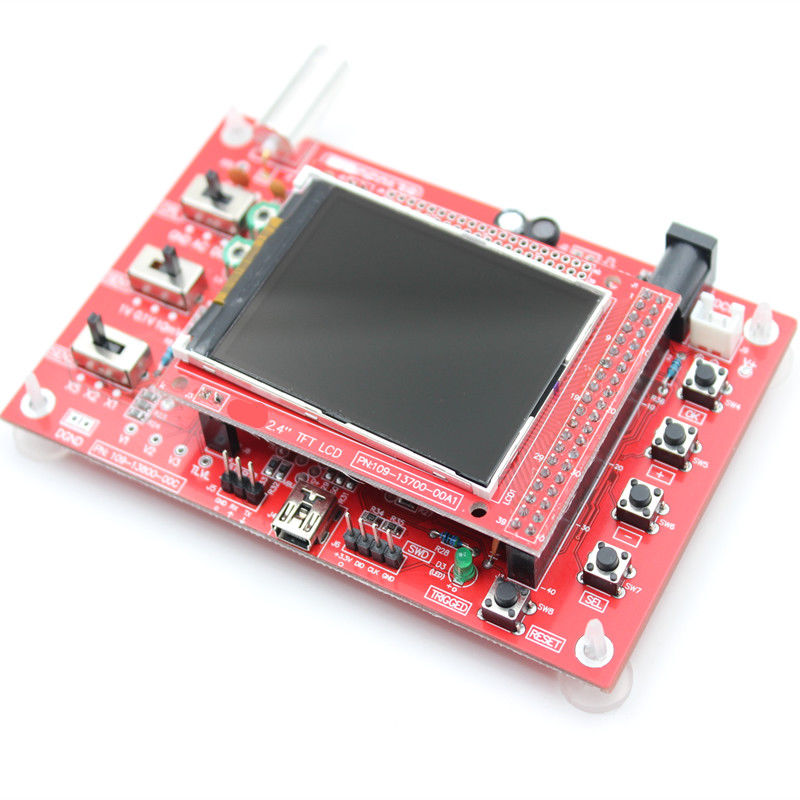

Кнопки:
1) При коротком нажатии включает режим HOLD, (фиксация показаний на дисплее) при длинном (более 3 секунд) включает или выключает режим цифрового вывода данных параметра сигнала, частоту, период, напряжения.
2) Кнопка увеличения выбранного параметра
3) Кнопка уменьшения выбранного параметра.
4) Кнопка перебора режимов работы:

•  управление временем развертки, диапазон от 10мкс до 500сек.
•  выбор режима работы триггера синхронизации, Авто, нормальный и ждущий.
•  режим захвата сигнала синхронизации триггером, по фронту или тылу сигнала.
•  выбор уровня напряжения захвата сигнала триггера синхронизации.
• прокрутка осциллограммы по горизонтали, позволяет просмотреть сигнал «за пределами экрана»
• установка позиции осциллограммы по вертикали, помогает при измерении напряжений сигнала и когда осциллограмма не влазит на экран…
• кнопка сброса, просто перезагрузка осциллографа. Рядом с кнопкой есть зеленый светодиод, он моргает когда осциллограф синхронизировался.

Характеристики:

• Количество выборок: 1 млн./сек
• Полоса пропускания: 0…200 кГц
• Диапазон чувствительности: 10 мВ/дел.…5 В/дел.
• Макс. входное напряжение: 50 В
• Входное сопротивление: 1 МОм / 20 пФ
• Разрешение: 12 бит
• Длина записи: 1024 точки
• Шкала по времени: 500 сек/дел.…10 мксек/дел.
• Питание: 9 В (8…12 В)
• Потребление: ~120 мА
• Размеры: 117×76×15 мм
• Вес: 70 гр. без пробника
• Режимы работы: автоматический, однократный и нормальный

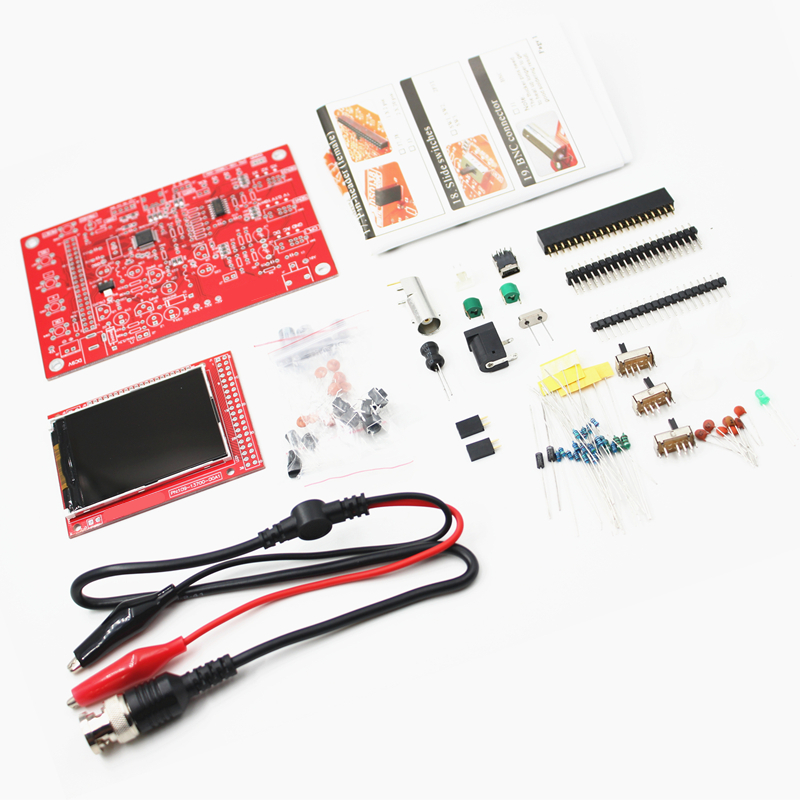

Комплект поставки:

• Инструкция
• Печатная плата

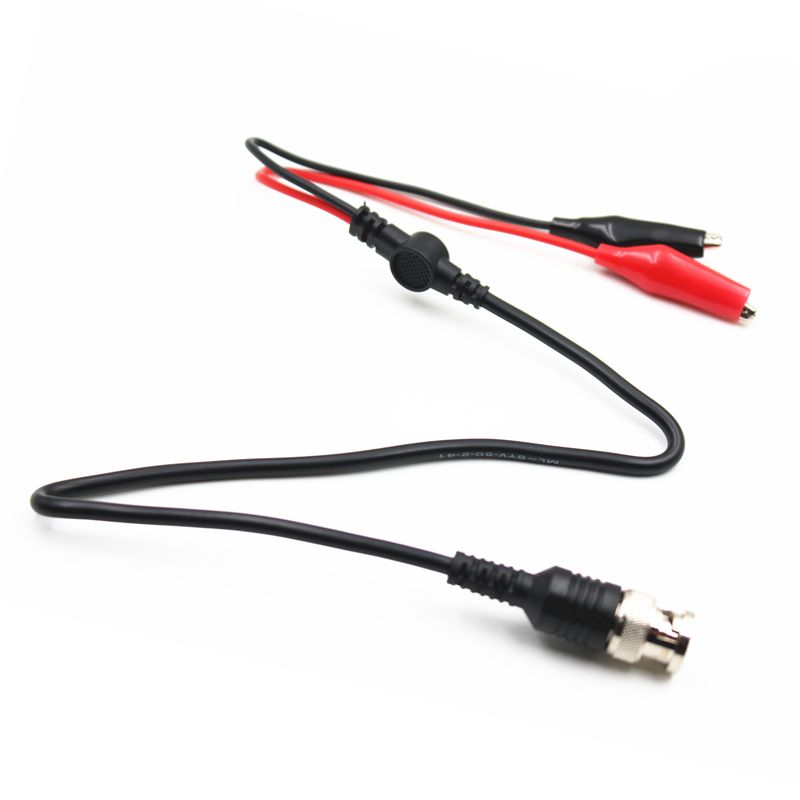

• Кабель для подключения к измеряемым цепям
• Пакетики с компонентами
• Дисплей
