Микросхемы К155ЛИ1

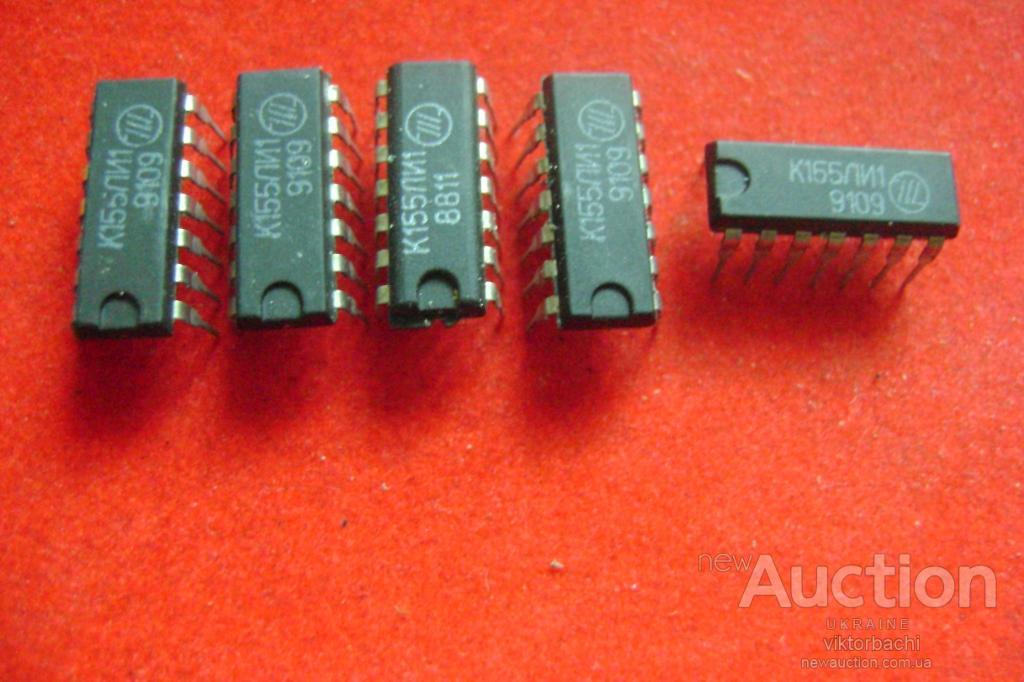

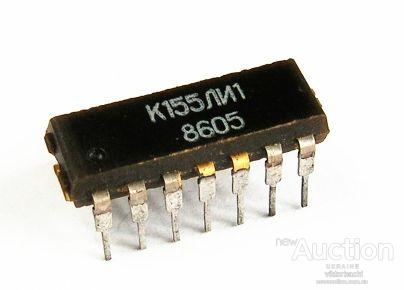

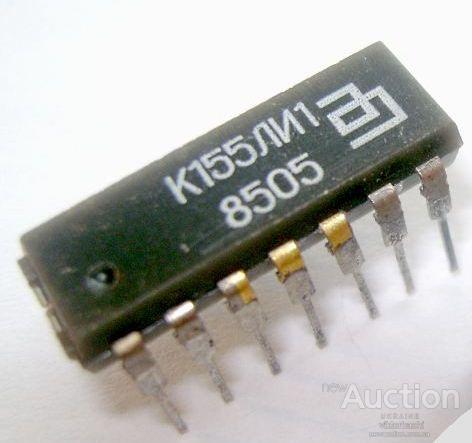

К155ЛИ1

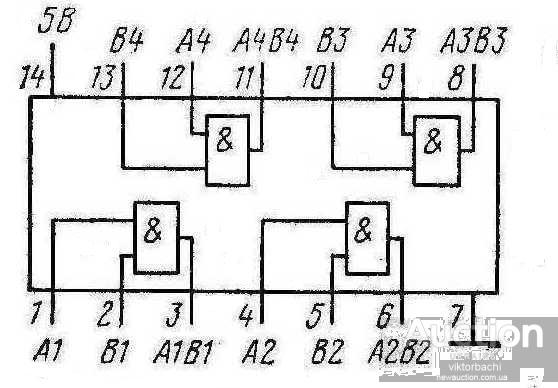

Микросхема К155ЛИ1 представляет собой четыре логических элемента 2И. Корпус К155ЛИ1 типа 201.14-1, масса не более 1 г и у КМ155ЛИ1 типа 201.14-8, масса не более 2,2 г. Микросхема К155ЛИ1 выполняет логическую функцию И. В одном корпусе размещено четыре логических элемента, которые работают независимо один от другого, хотя имеют единую шину питания, соединенную с выводом 14, и общую шину — вывод 7. К этим двум выводам микросхемы подключается источник питания. Каждый логический элемент имеет два входа и один выход. Номера входов и выходов на условном графическом обозначении и электрической схеме микросхемы соответствуют номерам выводов на его корпусе. Назначение выводов; 1 и 2, 4 и 5, 9 и 10, 12 и 13 — соответственно входы первого — четвертого логических элементов, а 3, 6, 8 и 11 — их выходы. Логическое соответствие входных и выходных сигналов одного логического элемента микросхемы на входах 1, 2 и выходе 3 следующее: 00-0, 01-0, 10-0, 11-1. Микросхема К155ЛИ1 изготовляются на основе ТТЛ-технологии и выпускаются в пластмассовом корпусе. Параметры микросхемы К155ЛИ1: Ток потребления при низком уровне выходного напряжения — не более 33 мА Ток потребления при высоком уровне выходного напряжения — не более 21 мА Входной ток низкого уровня — не более 1,6 мА Входной ток высокого уровня — не более 40 мкА Выходное напряжение низкого уровня — не более 0,4 В Выходное напряжение высокого уровня — не менее 2,4 В Время задержки распространения при включении — не более 19 нс Время задержки распространения при выключении — не более 27 нс Номинальное напряжение питания — 5 В ±5% Температура окружающей среды — -10...+70 °C М-схемы 88-92 г.выпуска, не паяные.
